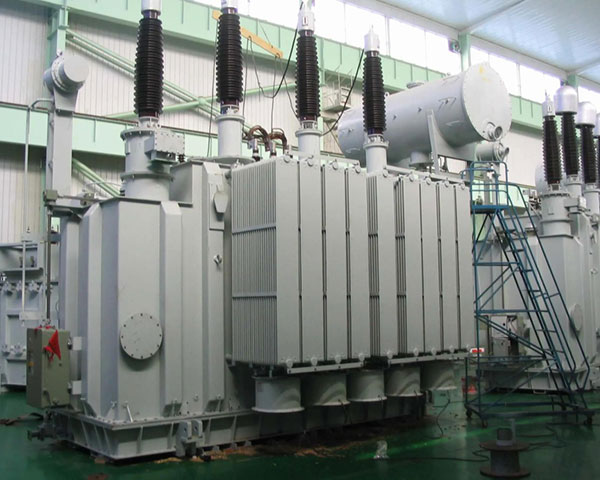

110kV級油浸式電力變壓器

技術規(guī)范：
執(zhí)行標準：IEC、GB、ANSI/IEEE、NEMA
容量：6300kVA~180000 kVA
一次側額定電壓：110kV~121kVA
二次側額定電壓：6.3kV~38.5kVA
分接檔位數：5~17
頻率：50/60Hz
相數：三相
聯結組別：Yd11/YNd11等
阻抗：10%~14%

咨詢熱線：+86-570-4982909　銷售熱線：+86-570-4982880

產品概述

性能特點

技術參數

110kV級油浸式電力變壓器鐵心采用優(yōu)質取向硅鋼片多級階梯疊積而成，表面涂固化漆。具有低損耗、低噪聲等特點。線圈采用內外撐條結構，線圈與鐵芯之間、線圈之間采用高強度硬紙筒結構，從而有效保證抗短路沖擊能力。油箱聖采用一次成型折彎瓦楞結構，增加機械強度，外形美觀大方。器身與油箱之間采用全方位定位結構，保證運輸及運行穩(wěn)定性。

低損耗：符合GB20052-2020《電力變壓器能效限定值及能效等級》標準中的能效要求；
低噪音：自冷噪聲水平將達到60dB以下；
低局放：局放量控制在100pc以下；
抗短路能力強：線圈內部采用高質量絕緣骨架支撐，油箱側壁采用激光切割一次成型；
外形美觀：全拋磨除銹，粉末電噴涂漆可達到家電噴漆效果；
不滲漏：密封法蘭均采用溝槽結構，放油閥采用銅質閥門，散熱器采用真空蝶閥，保證密封性能。

額定容量 KVA	1級		2級		3級		短路阻抗 %
額定容量 KVA	空載損耗 W	負載損耗 W	空載損耗 W	負載損耗 W	空載損耗 W	負載損耗 W	短路阻抗 %
6300	4.1	32	4.8	38	5.9	33	10.5
8000	4.9	38	5.8	38	7.1	40
10000	5.8	45	6.8	45	8.4	48
12500	6.8	53	8.1	53	9.9	56
16000	8.3	65.7	9.8	65.7	12.0	69
20000	9.7	79	11.4	79	14.1	84
25000	11.4	94	13.5	94	16.6	99
31500	13.5	111	16.0	111	19.7	117
40000	16.2	133	19.1	133	23.5	141
50000	19.4	158	22.9	158	28.2	166
63000	22.9	187	27.0	187	33.3	198
75000	26.0	212	30.7	212	37.8	224	12~14
90000	29.9	245	35.4	245	43.5	258
120000	37.3	303	44.4	303	54.2	320
150000	44.1	359	52.1	359	64.1	379
180000	49.5	411	58.5	411	72.0	434

注：表中數據僅供參考，公司保留數據變動的權力，并接受特殊訂貨。
